Pow. użytkowa 137,3 m2 Kubatura 952,5 m3 Wysokość domu 8 m
Pow. zabudowy 143,6 m2 Min. szer. działki 20 m Kąt nach. dachu 22 st
Pow. dachu 227,4 m2
Projekt domu Orion-2 - murowana – klinkier progress

Opis projektu

Dom na planie prostokąta, nakryty dachem dwuspadowym o kącie nachylenia połaci 40°. Z boku dostawiony garaż kryty dachem pulpitowym. Wejście podkreślone wysuniętym daszkiem. Dodatkowo bryłę urozmaica lukarna nad wejściem oraz z boku loggia.

Kup teraz projekt

Cena: 3290 zł

Prezentowany projekt spełnia Warunki techniczne obowiązujące tylko do końca 2013 r. Dostosowanie do aktualnie obowiązujących przepisów należy wykonać w ramach adaptacji projektu.

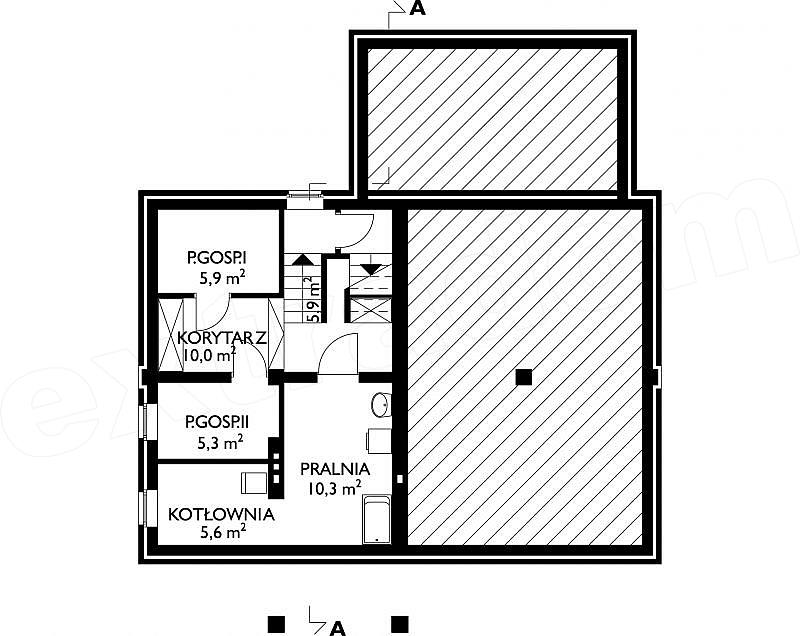

Rzut kondygnacji projektu Orion-2 - murowana – klinkier - Rzut piwnicy

1 pomieszczenie gospodarcze: 10,3 m2
2 pomieszczenie gospodarcze: 5,9 m2
3 pomieszczenie gospodarcze: 5,3 m2
4 korytarz: 10 m2
5 kotłownia: 5,7 m2
6 schody: 5,9 m2

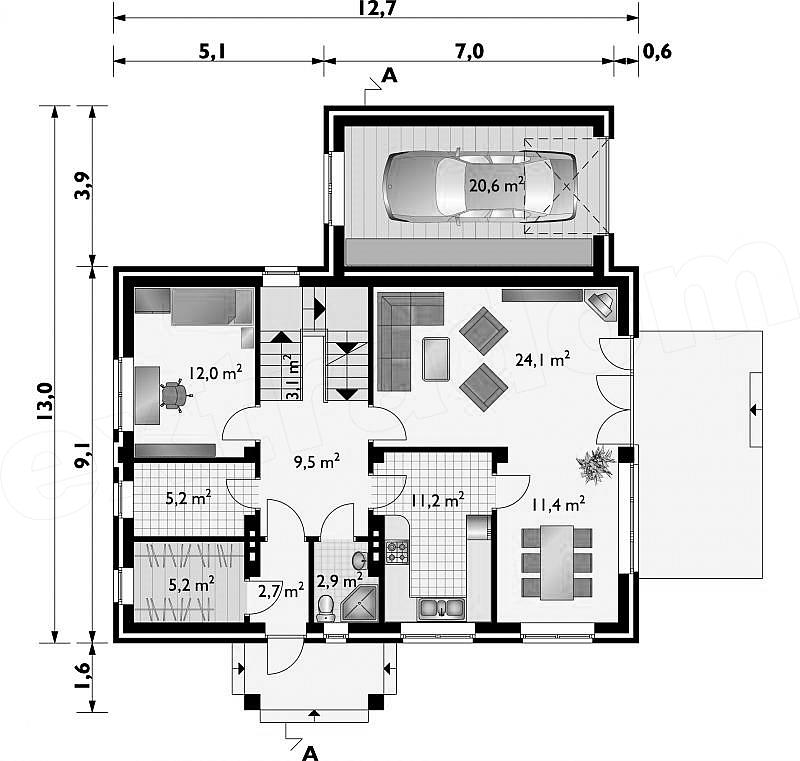

Rzut kondygnacji projektu Orion-2 - murowana – klinkier - Rzut parteru

1 wiatrołap: 2,7 m2
2 hall: 9,5 m2
3 pokój dzienny: 24,1 m2
4 jadalnia: 11,4 m2
5 kuchnia: 11,2 m2
6 łazienka: 2,9 m2
7 pokój: 12 m2
8 pomieszczenie gospodarcze: 5,2 m2
9 garderoba: 5,2 m2
10 garaż jednostanowiskowy: 20,6 m2
11 schody: 3,1 m2

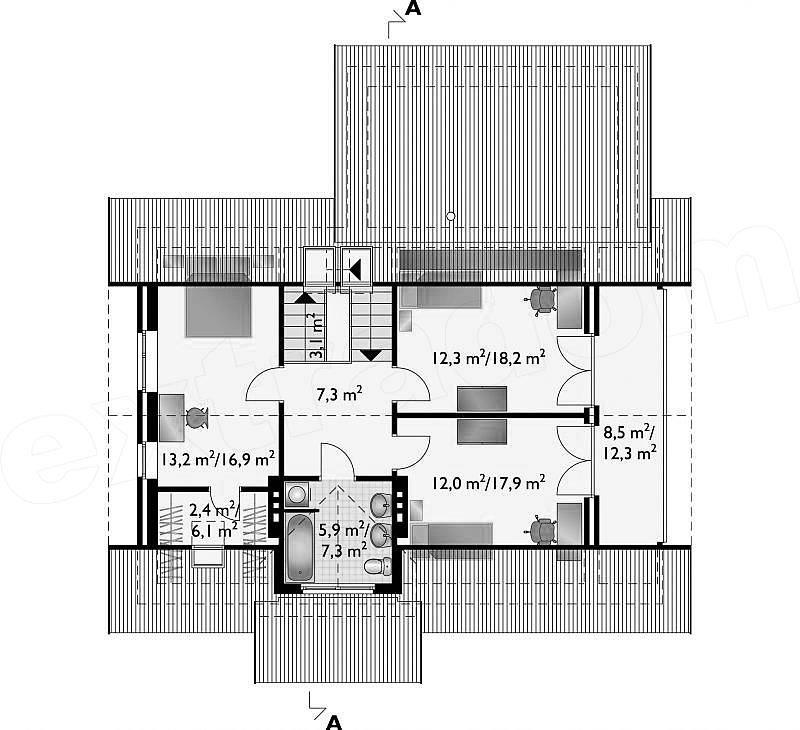

Rzut kondygnacji projektu Orion-2 - murowana – klinkier - Rzut poddasza

1 pokój: 13,2 m2 (16,9 m2)
2 pokój: 12,3 m2 (18,2 m2)
3 pokój: 12 m2 (17,9 m2)
4 loggia: 8,5 m2 (12,3 m2)
5 korytarz: 7,3 m2
6 łazienka: 5,9 m2 (6,5 m2)
7 schody: 3,1 m2
8 garderoba: 2,4 m2 (6,1 m2)

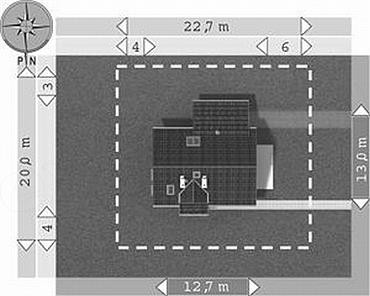

Usytuowanie domu na działce

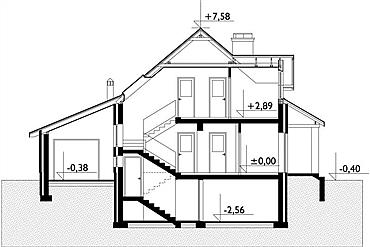

Przekrój

Technologia budowy domu


Technologia i konstrukcja: murowana – klinkier. Ściany zewnętrzne: bloczki silikatowe SILKA E24 + ocieplenie z wełny mineralnej URSA + klinkierowa cegła elewacyjna CRH KLINKIER. Ściany wewnętrzne: konstrukcyjne: bloczki silikatowe SILKA E24 działowe: bloczki silikatowe SILKA E12. Strop: żelbetowy. Konstrukcja dachu: drewniana. Rodzaj schodów: drewniane na konstrukcji stalowej firmy TEKO. Typ ogrzewania: kocioł na gaz. Pokrycie dachu: dachówka ceramiczna - Imerys Toiture. Elewacja: cegła elewacyjna CRH Klinkier.

Elewacje

autor: Archeton
