Projekt domu WB-0041 KRA3603

kontakt - projekty domów | projektydomow.domiporta.pl

Joanna Skoczylas - Kunda

Porady, oferty, zamówienia

Jak zamówić projekt?

22 451 01 70

pn-pt 8-22, sb 10-18

Pow. użytkowa 337,6 m2 Kubatura 1170,8 m3 Wysokość domu 8,95 m
Pow. zabudowy 270,5 m2 Min. szer. działki 24,86 m Kąt nach. dachu 47 st
Projekt domu WB-0041 progress

Opis projektu

Pensjonat dla 19 osób, parterowy z poddaszem mieszkalnym, częściowo podpiwniczony.

Kup teraz projekt

Cena: 3700 zł

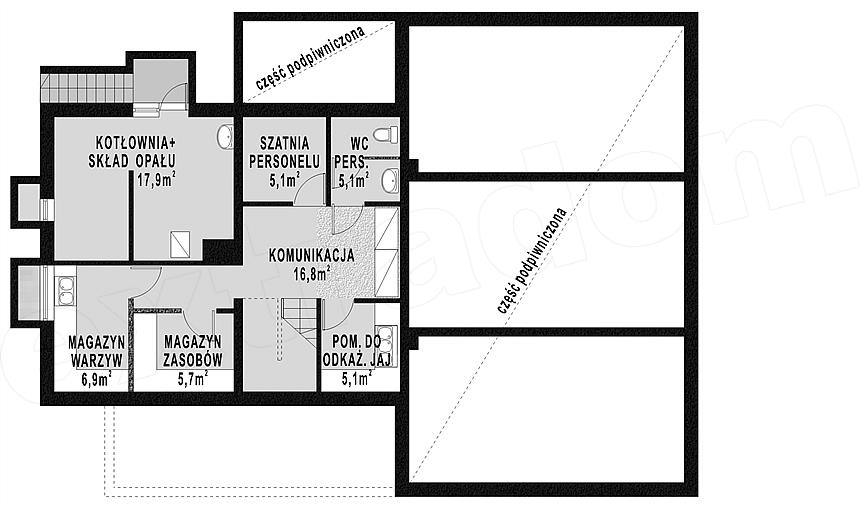

Rzut kondygnacji projektu WB-0041 - Rzut piwnicy

1 hall: 16,8 m2
2 pomieszczenie gospodarcze: 5,1 m2
3 wc: 5,1 m2
4 pomieszczenie gospodarcze: 5,1 m2
5 magazyn: 5,7 m2
6 magazyn: 6,9 m2
7 kotłownia: 17,9 m2

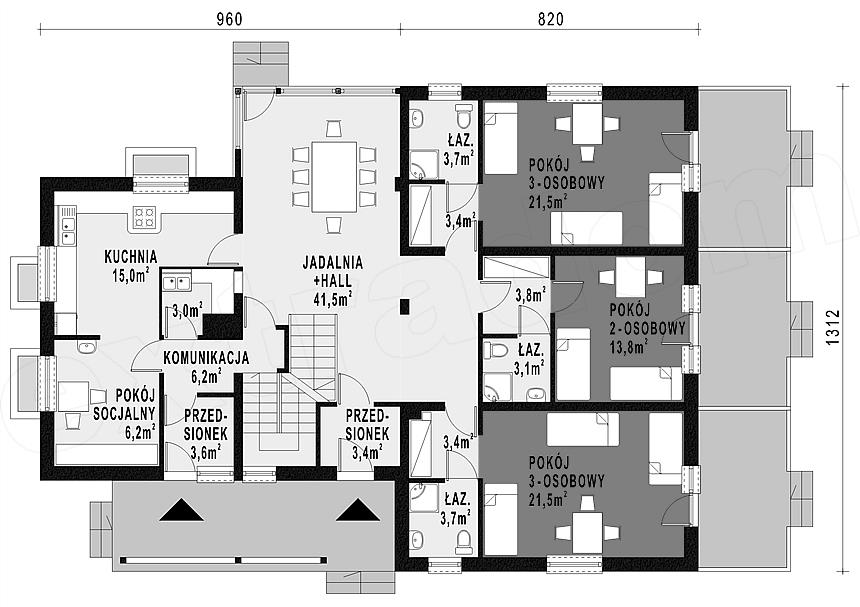

Rzut kondygnacji projektu WB-0041 - Rzut parteru

1 wiatrołap: 3,4 m2
2 jadalnia: 41,5 m2
3 kuchnia: 15 m2
4 hall: 6,2 m2
5 pomieszczenie socjalne: 6,2 m2
6 wiatrołap: 3,5 m2
7 pomieszczenie gospodarcze: 5 m2
8 łazienka: 3,7 m2
9 korytarz: 3,4 m2
10 pokój: 21,5 m2
11 korytarz: 3 m2
12 wc: 3,1 m2
13 pokój: 13,8 m2
14 pokój: 21,5 m2
15 łazienka: 3,7 m2
16 korytarz: 3,4 m2

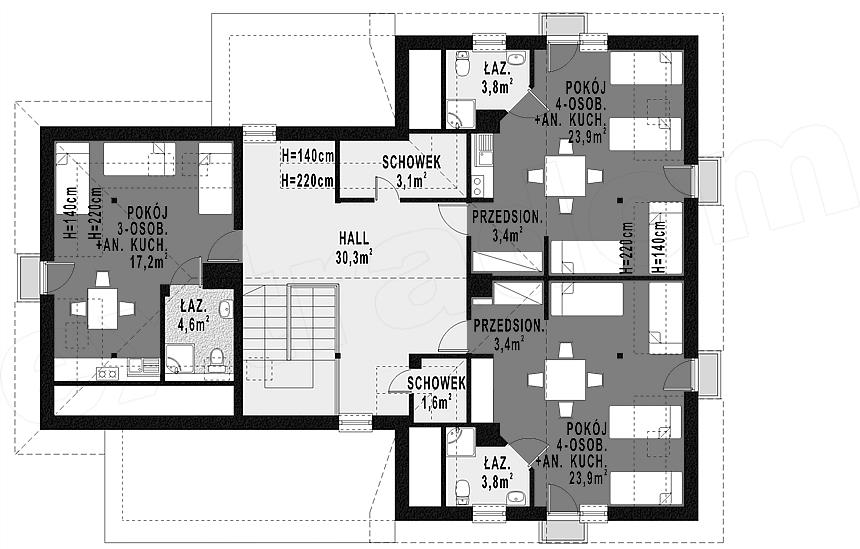

Rzut kondygnacji projektu WB-0041 - Rzut poddasza

1 hall: 30,3 m2
2 pomieszczenie gospodarcze: 1,6 m2
3 pomieszczenie gospodarcze: 3,1 m2
4 pokój + kuchnia: 17,2 m2
5 łazienka: 4,6 m2
6 łazienka: 3,8 m2
7 pokój + kuchnia: 23,9 m2
8 korytarz: 3,4 m2
9 korytarz: 3,4 m2
10 pokój + kuchnia: 23,9 m2
11 łazienka: 3,8 m2

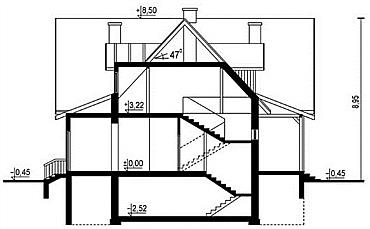

Przekrój

Technologia budowy domu


Ściany zewnętrzne: gr. 44 cm z pustaków ceramicznych POROTHERM. Strop: żelbetowy. Schody: żelbetowe. Dach: dwu i trzyspadowy o nachyleniu 47 stopni, więźba krokwiowo-płatwiowo-jętkowa, krycie dachówką. Poziom kalenicy: 8,95 m od terenu. Dodatkowe informacje: ogrzewanie: kocioł stalowy,wodny,opalany miałem.

Elewacje

autor: Agrobisp
