Pow. użytkowa 165,65 m2 Kubatura 765 m3 Wysokość domu 8,93 m
Pow. zabudowy 136,98 m2 Min. szer. działki 23,5 m Kąt nach. dachu 40 st
EUco 40,47 kWh/(m2*rok)
Projekt domu Hamburg III LMP07b progress

Opis projektu

Prosty dom z użytkowym poddaszem, który, dzięki usytuowaniu schodów w wiatrołapie, może być realizowany dwuetapowo lub być domem wielopokoleniowym. Wnętrze bardzo funkcjonalnie rozplanowano i podzielono na parterze na duży salon z kominkiem, wygodną kuchnię z miejscem na stół, dwie sypialnie, łazienkę i pomieszczenie gospodarcze. Na poddaszu znajdują się cztery sypialnie, duża łazienka i salon, w którym, w razie potrzeby, można wydzielić aneks kuchenny. Do domu przynależy garaż, na dachu którego jest duży taras, a za garażem wydzielono kotłownię z niezależnym wyjściem na zewnątrz. W tym projekcie jako alternatywę można zastosować ogrzewanie na paliwo stałe. UWAGA! Projekt może wymagać nieznacznej korekty związanej z szerokością garażu, ze względu na obowiązujące od grudnia 2018r. zmiany rozporządzenia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Zmiany wprowadzamy bezpłatnie przed wysyłką projektu. Prosimy o kontakt z biurem w celu ustalenia szczegółów i terminu realizacji zamówienia.

Kup teraz projekt

Cena: 2990 zł

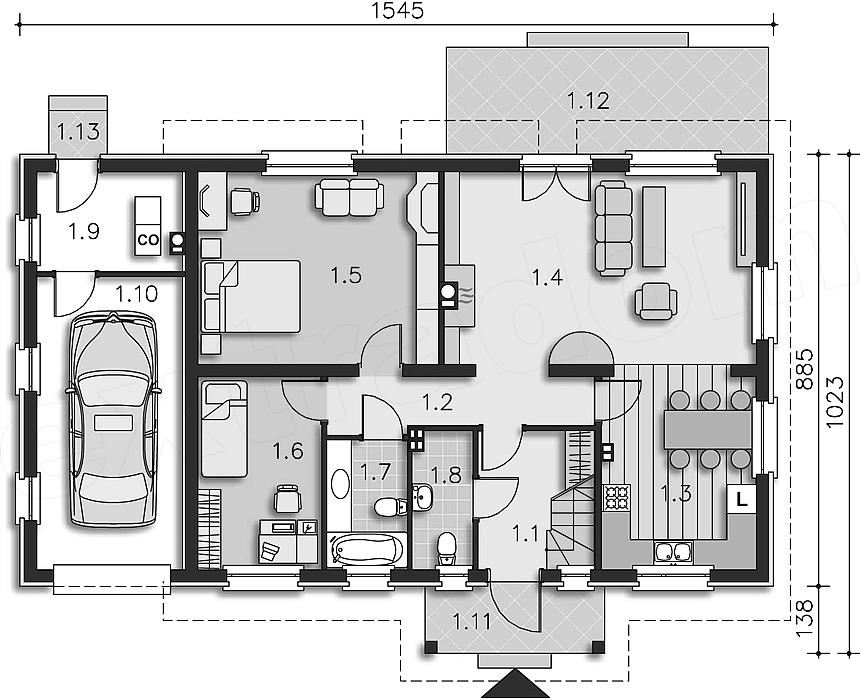

Rzut kondygnacji projektu Hamburg III LMP07b - Rzut parteru

1 wiatrołap: 4,72 m2 (6,82 m2)
2 hall: 5,78 m2
3 kuchnia: 12,36 m2
4 pokój dzienny: 25,94 m2
5 pokój: 19,36 m2
6 pokój: 9,98 m2
7 łazienka: 4,36 m2
8 wc: 3,45 m2
9 kotłownia: 5,96 m2
10 garaż jednostanowiskowy: 17,85 m2
11 podest: (4,96 m2)
12 taras: (14,52 m2)
13 podest: (1,08 m2)

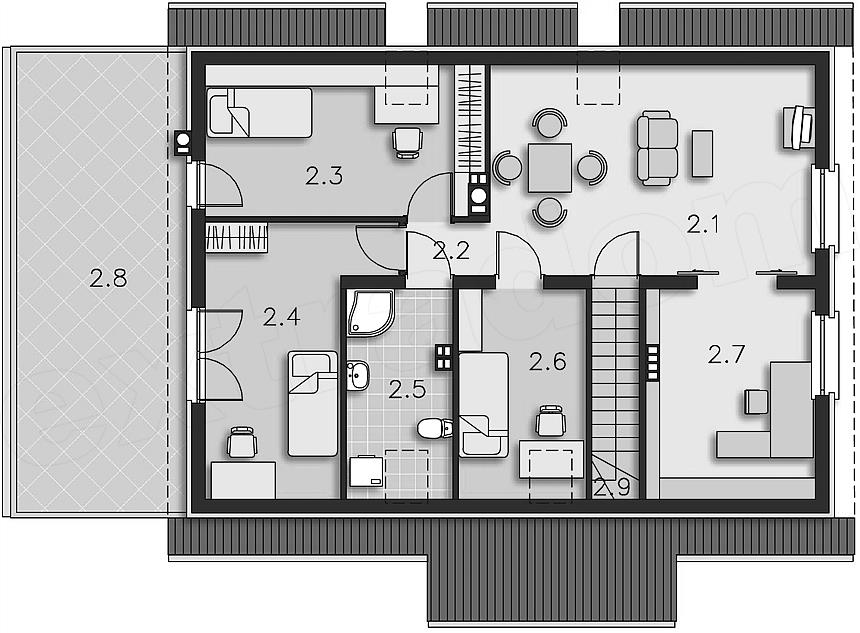

Rzut kondygnacji projektu Hamburg III LMP07b - Rzut poddasza

1 pokój: 21,75 m2 (23,93 m2)
2 korytarz: 1,58 m2
3 pokój: 12,73 m2 (14,61 m2)
4 pokój: 13,36 m2 (14,27 m2)
5 łazienka: 6,97 m2 (7,69 m2)
6 pokój: 8,57 m2 (9,43 m2)
7 pokój: 11,11 m2 (12,24 m2)
8 taras: (29,1 m2)
9 schody: 3,63 m2

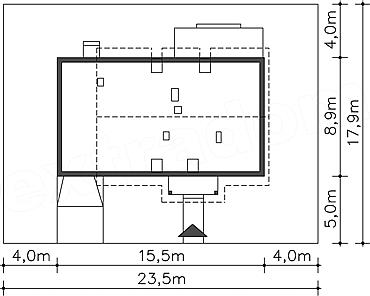

Usytuowanie domu na działce

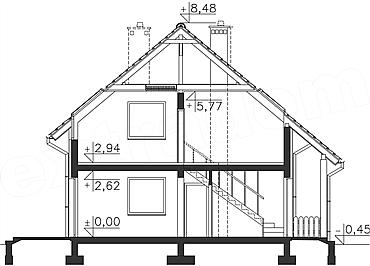

Przekrój

Koszt budowy domu


Orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji: 246 300 zł.

Technologia budowy domu


Technologia: domu standardowego. Ściany zewnętrzne: Ściana dwuwarstwowa z betonu komórkowego lub ceramiki poryzowanej „Porotherm” (Wienerberger) lub bloczków keramzyto - betonowych grubości, 34 - 35 cm o wsp. Uo = 0,25 - 0,29 W/m²K (24 - 25 cm ściana murowana + 10 cm wełna mineralna lub styropian „Termo Organika”, o wsp. λ=0,042 W/mK) Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm. Ściany wewnętrzne: nośne j.w. w zależności od zastosowanej technologii ścian zewnętrznych działowe szkieletowe okładane płytami gipsowo kartonowymi Strop: Gęstożebrowy typu Porotherm. Konstrukcja dachu: Tradycyjna więźba drewniana wykonana metodą ciesielską Schody: Schody wewnętrzne drewniane na drewnianych belkach policzkowych. Można zastosować schody gotowe kupowane wg wysokości i montowane przez specjalistyczną firmę. Elewacje: tynki silikonowe lub akrylowe, podmurówki wykończone np. płytką klinkierową szczyty i wstawki z drewna lub tynkowane. Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) instalacje c.o. z zast. systemów „Purmo” ogrzewanie podłogowe łazienek - elektryczna meta grzejna Możliwość zastosowania kotła na paliwo stałe np. ekogroszek lub pelety.Izolacje termiczne: z wełny mineralnej „Isover” lub ze styropianu „Termo Organika” Kominy: W technologii Schiedel. Stolarka okienna i drzwiowa: Okna PVC Schüco Corona SI 82 o wsp. Uo = 0,6 W/m²K dla szyb i Uo = 1,0-1,2 W/m²K dla ramy, wsp. gn = 0,5. Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62. Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.

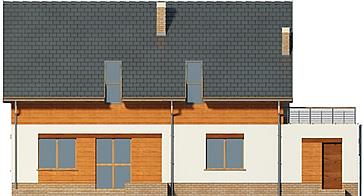

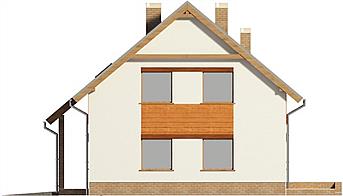

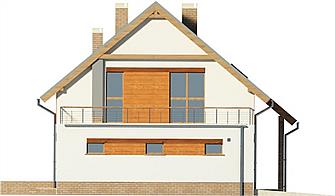

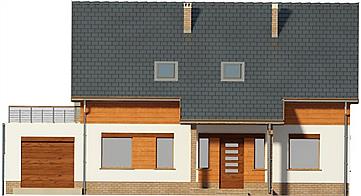

Elewacje

autor: M&L Lipińscy Biuro Projektowe , dr inż. arch. Ludwika Juchniewicz-Lipińska, dr inż. arch. Miłosz Lipiński
