Projekt domu D197 - Grywałd WAI1293

Pow. użytkowa 186,74 m2 Kubatura 1183 m3 Wysokość domu 8,96 m
Pow. zabudowy 110,21 m2 Min. szer. działki 20,35 m Kąt nach. dachu 45 st
Projekt domu D197 - Grywałd progress

Opis projektu

poziom - 1 - w części piwnicznej zlokalizowane są pomieszczenia: garaż jednostanowiskowy, kotłownia, pralnia oraz dwa magazyny (jeden z dodatkowym wejściem od frontowej części budynku). W hallu znajdują się schody które prowadzą na poziom 0. poziom 0 - poziom +1 - w tej części znajdują się trzy pokoje sypialniane (I pokoj posiada łazienkę, garderobę, wyjście na balkon, II pokój posiada garderobę, wyjście na balkon, III pokój posiada wyjście na balkon)

Projekt został
wycofany z oferty

W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta tel: 71 715 20 60

Rzut kondygnacji projektu D197 - Grywałd - Rzut piwnicy

1 hall: 3,71 m2
2 magazyn: 6,82 m2
3 pomieszczenie gospodarcze: 3,28 m2
4 garaż jednostanowiskowy: 17,39 m2
5 pomieszczenie gospodarcze: 7,59 m2
6 pomieszczenie gospodarcze: 10,53 m2
7 magazyn: 7,8 m2
8 korytarz: 2,35 m2
9 pokój dzienny: 13,14 m2
10 kuchnia: 4,55 m2
11 łazienka: 3,1 m2
12 pokój: 9,18 m2

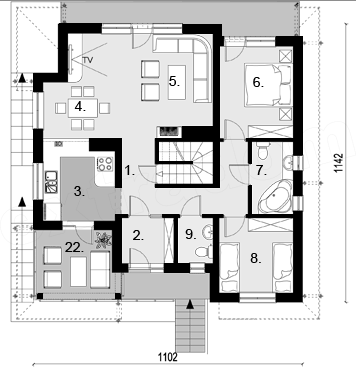

Rzut kondygnacji projektu D197 - Grywałd - Rzut parteru

1 hall: 10,75 m2
2 wiatrołap: 4,02 m2
3 kuchnia: 8,95 m2
4 jadalnia: 7,4 m2
5 pokój dzienny: 20,07 m2
6 pokój: 11,56 m2
7 łazienka: 5,11 m2
8 pokój: 9,34 m2
9 wc: 2,75 m2
10 taras: (8,7 m2)

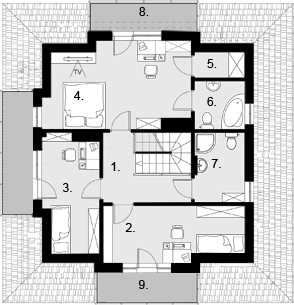

Rzut kondygnacji projektu D197 - Grywałd - Rzut poddasza

1 hall: 7,11 m2
2 pokój: 13,92 m2
3 pokój: 11,61 m2
4 pokój: 21,73 m2
5 garderoba: 2,36 m2
6 łazienka: 4,44 m2
7 łazienka: 6,31 m2
8 balkon: (5,52 m2)
9 balkon: (6,73 m2)
10 balkon: (5,51 m2)

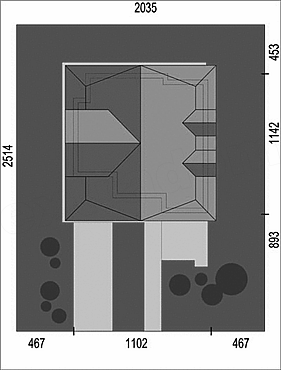

Usytuowanie domu na działce

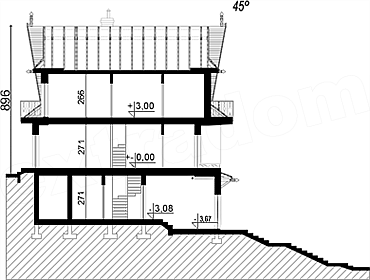

Przekrój

Technologia budowy domu


Ściany zewnętrzne: dwuwarstwowe, beton komórkowy 24 cm + styropian 12 cm. Strop: gęstożebrowy typu TERIVA I. konstrukcja dachu: drewniany, więźba dachowa w ustroju jętkowym krokwie 8 x 18 cm w rozstawie co 70 cm. Pokrycie dachu: dachówka ceramiczna w kształcie gontu. Elewacja: wykończenie zewnętrzne tynk mineralny cienkowarstwowy na siatce TERRANOVA.

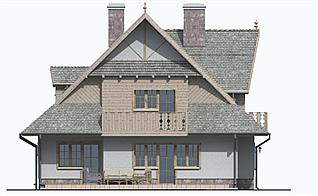

Elewacje

autor: ARTINEX
