Pow. użytkowa 180,23 m2 Kubatura 1120 m3 Wysokość domu 7,39 m
Pow. zabudowy 212 m2 Min. szer. działki 23,7 m Kąt nach. dachu 35 st
EUco 20,6 kWh/(m2*rok)
Projekt domu Ajaccio IV DCP282 progress

Opis projektu

Charakterystyczny dom energooszczędny na działkę z wjazdem od południa, połączenie niebanalnego wyglądu z wygodnym wnętrzem. Na parterze przewidziano piękny, przeszklony salon z antresolą, kuchnię, jadalnię, trzy sypialnie, łazienkę, wc, pomieszczenie gospodarcze, i garderobę. Z domu można przejść do garażu na dwa stanowiska, w którym zaplanowano kotłownię. Poddasze to dwie sypialnie, łazienka i garderoba. Niebanalną, przykuwającą uwagę bryłę domu zdobią duże przeszklenia, dzięki czemu wnętrze jest doskonale doświetlone.

Kup teraz projekt

Cena: 4770 zł

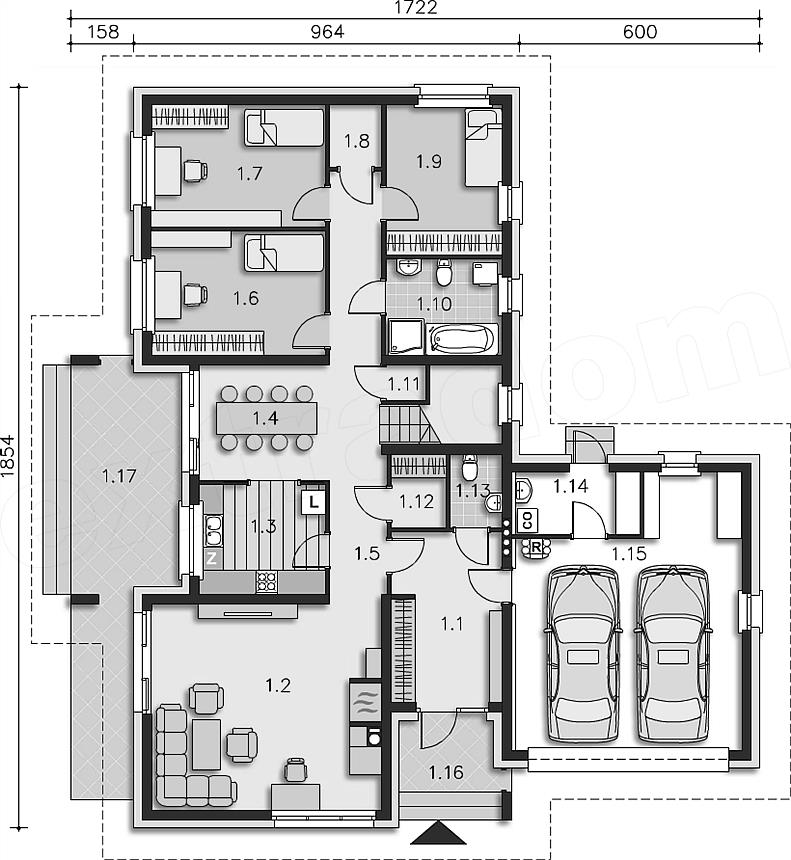

Rzut kondygnacji projektu Ajaccio IV DCP282 - Rzut parteru

1 wiatrołap: 11,72 m2
2 pokój dzienny: 29,54 m2
3 kuchnia: 8,44 m2
4 jadalnia: 9,57 m2
5 korytarz: 13,66 m2
6 pokój: 13,21 m2
7 pokój: 13,03 m2
8 pomieszczenie gospodarcze: 1,96 m2
9 pokój: 10,9 m2
10 łazienka: 6,96 m2
11 pomieszczenie gospodarcze: 1,35 m2
12 spiżarnia: 2,52 m2
13 wc: 2,4 m2
14 kotłownia: 4,85 m2
15 garaż dwustanowiskowy: 34,06 m2
16 podest: (4,51 m2)
17 taras: (23,7 m2)

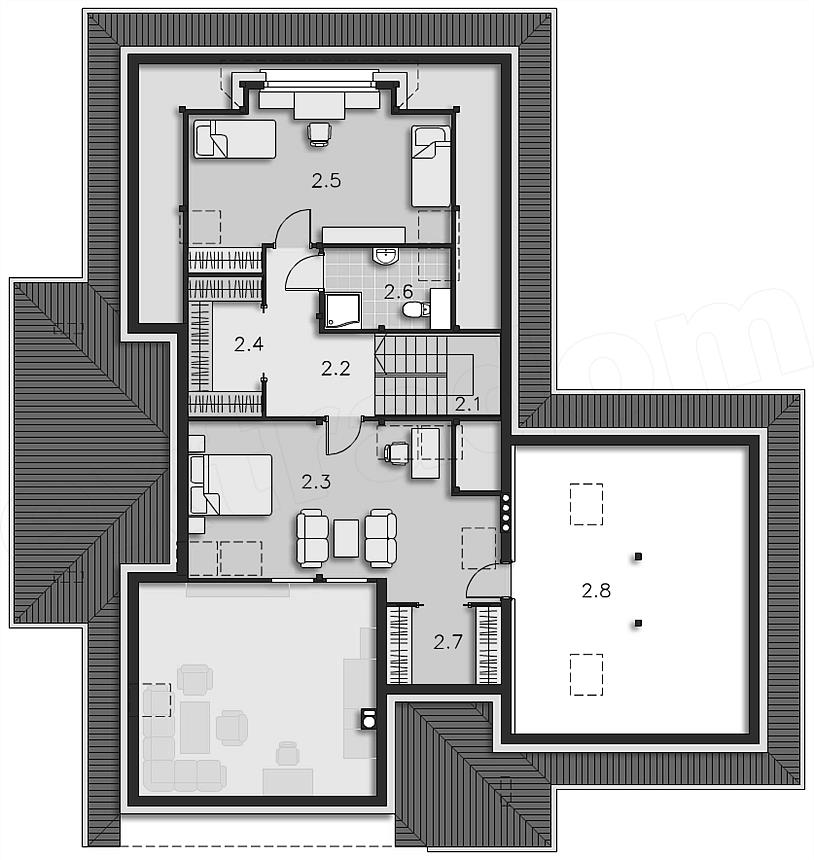

Rzut kondygnacji projektu Ajaccio IV DCP282 - Rzut poddasza

1 korytarz: 6,1 m2
2 schody: 7,95 m2
3 pokój: 19,96 m2 (28,22 m2)
4 garderoba: 2,58 m2 (6 m2)
5 pokój: 11,98 m2 (23,23 m2)
6 łazienka: 4,07 m2 (6,07 m2)
7 garderoba: 2,33 m2 (5,13 m2)
8 strych: 9,38 m2 (39,39 m2)

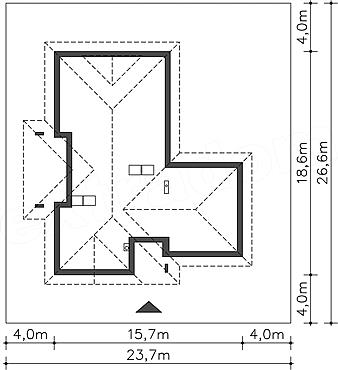

Usytuowanie domu na działce

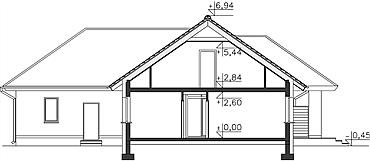

Przekrój

Koszt budowy domu


Orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji: 349 700 zł.

Technologia budowy domu


Technologia: domu energooszczędnego. Ściany zewnętrzne: Ściana dwuwarstwowa z betonu komórkowego lub cegły silikatowej grubości 44 cm o wsp. Uo = 0,12 - 0,14 W/m²K (24 cm ściana murowana + 20 cm styropian „Termo Organika”, o wsp. λ=0,033 W/mK) Fundamenty: Tradycyjne żelbetowe ławy fundamentowe, ściany fundamentowe z bloczków betonowych M6, posadzka na płycie żelbetowej wspartej na ścianach fundamentowych. Izolacja od gruntu: posadzki na płycie z twardego nienasiąkliwego styropianu gr 20cm; dodatkowo izolacja ścian fundamentowych przy pomocy bloczków izolacyjnych izomur. Ściany wewnętrzne: nośne j.w. w zależności od zastosowanej technologii ścian zewnętrznych działowe szkieletowe okładane płytami gipsowo kartonowymi Strop: Gęstożebrowy typu Porotherm. Konstrukcja dachu: Prefabrykowana konstrukcja dachowa z litego drewna łączonego płytkami kolczastymi - MITEK Schody: Schody wewnętrzne drewniane na drewnianych belkach policzkowych. Można zastosować schody gotowe kupowane wg wysokości i montowane przez specjalistyczną firmę. Elewacje: tynki silikonowe lub akrylowe, podmurówki wykończone np. płytką klinkierową, szczyty i wstawki z drewna lub tynkowane. Instalacje: grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) instalacje c.o. z zast. systemów „Purmo” instalacja wentylacji mechanicznej z rekuperacją z zastosowaniem rozwiązań firmy „Rekuperatory” opcjonalnie gruntowy wymiennik ciepła „Awadukt thermo” firmy „REHAU” ogrzewanie podłogowe łazienek - elektryczna meta grzejna instalacja wentylacji mechanicznejIzolacje termiczne: izolacje ścian ze styropianu Platinum Plus „Termo Organika” gr. 20 cm izolacje podłogi na gruncie ze styropianu Podłoga Gold Plus „Termo Organika” gr. 20 cm izolacje dachu między krokwiami z wełny „Isover” Super Mata gr. 20 cm + oraz pod krokwie wełna „Isover” Multimax 30 gr. 10 cm oraz opcjonalnie dachowe elementy styropianowe systemu thermodom, do krycia dachówką, jako dodatkowa warstwa izolacji izolacje okien i drzwi - ciepły montaż Kominy: W technologii Schiedel. Stolarka okienna i drzwiowa: Okna PVC- Uf = 0,96 - 1,0 W/(m²K), Schüco Corona SI 82 - Uf = 1,0 - 1, 1 W/(m²K), Schüco Alu Inside - Uf = 0,90 W/(m²K)Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62.Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K.Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Uwaga! Ten projekt zawiera projekt instalacji rekuperacji!

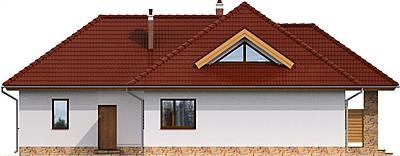

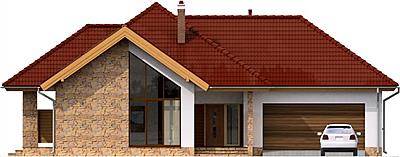

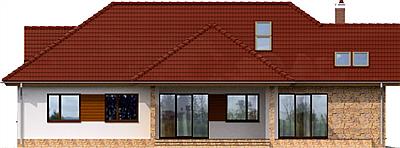

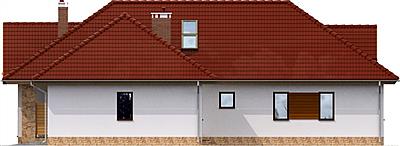

Elewacje

autor: Lipińscy Domy Biuro Projektowe , dr inż. arch. Ludwika Juchniewicz-Lipińska, dr inż. arch. Miłosz Lipiński
